發布者： 上海仰光電子科技有限公司    來源：上海仰光     發布時間：2020-6-24

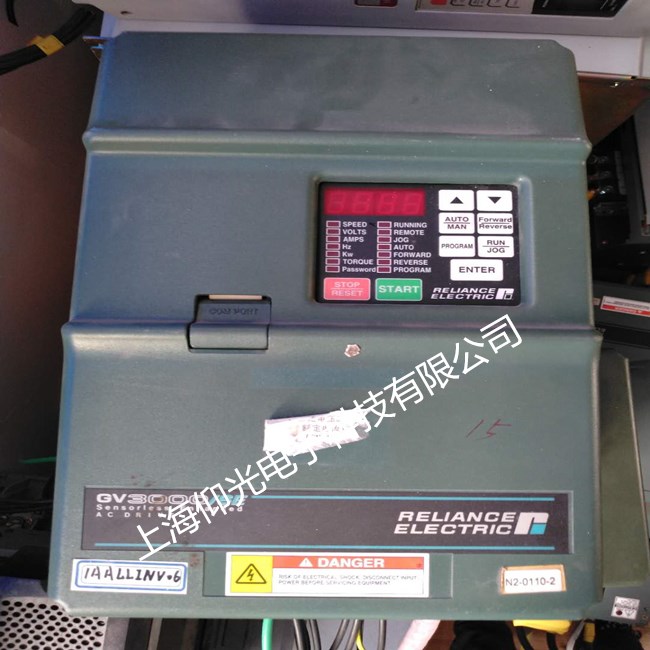

瑞恩變頻器IGBT模塊因散熱不良導致其損壞變頻器在運轉中突然發出聲響，同時外接保險燒毀，拆機發現變頻器的igbt模塊損壞。經過對相關板卡的測試，發現igbt觸發線路損壞，測量其他板塊正常。在拆卸變頻器板卡時發現其電源板和電流檢測板上有很多的油污和灰塵。打開變頻器的散熱片風機，看到散熱片上也粘滿了油污和雜物，將變頻器的散熱通道完全堵死。由此推斷變頻器的IGBT模塊因散熱不良導致其損壞。
維修過程：首先將變頻器完全拆開，將散熱通道的散熱片拆下，用空壓氣體將散熱片清理干凈， 同時將變頻器內部結構件和板卡全部清理干凈。安裝igbt模塊，安裝igbt模塊時候要按照模塊的要求，順序安裝，力矩適度。修理觸發線路，然后依次安裝其他器件。安裝結束后進行靜態的測試，靜態測試結果良好后進行通電測試和帶負載試驗。帶負載試驗合格，順利完成維修。
經驗總結：綜合不同型號和不同的使用環境中的數臺變頻器維修情況，總結出變頻器igbt模塊損壞的主要原因是使用環境的惡劣，使得門極驅動卡上電子元件損壞以及變頻器的散熱通道堵塞導致。容易損壞的器件是穩壓管及光耦。檢查驅動電路是否有問題，可在斷電時比較一下各路觸發端電阻是否一致。通電開機可測量觸發端的電壓波形。但是有的變頻器不裝入模塊不能開機，這時在模塊p端串入假負載防止檢查時誤碰觸發端或其他線路引起燒壞模塊

瑞恩變頻器將黑表棒接N端，重復以上步驟應得到相同結果，否則可確定逆變模塊有故障。IGBT模塊和GTR模塊的差別：由于IGBT模塊是電壓驅動，有更好的互換性，只要耐壓、電流參數一樣，不同型號的IGBT模塊很多都可互換。而GTR模塊則是電流驅動，需要考慮其的放大倍數，互換性差點。IGBT模塊簡單的檢測方法：以7MBI50N-120模塊為例；模塊針腳排列是、Gw、Ew、Gv、Ev、Gu、Eu、Gx、Ex、Gy、Ey、Gz、Ez、Gb。Gx、Gy、Gz分別是U、V、W的負端觸發腳，Gb是制動管觸發腳。用指針式萬用表10K檔去觸發Gw、Ew（黑表棒接Gw，紅表棒接Ew)此時P到W導通。當Gw、Ew短路，P到W關閉。如此類推測其余觸發腳。如有不同。IGBT畢壞無疑。

瑞恩變頻器F0001，A0501，】（MM440變頻器），敲擊機殼或動一動面板和主板時而能正常，一般屬于接插件的問題，檢查一下各部位接插件。也發現有個別機器是因?yàn)榫�路板上的阻容元件質量問題或焊接不良所致。(4)上電后顯示【-】(MM440變頻器)，一般是主控板問題。多數情況下?lián)Q一塊主控板問題就解決了，還有就是因?yàn)橥鈬�控制線路有強電干擾造成主控板某些元件(如帖片電容、電阻等)損壞所至，但也有個別問題出在電源板上。(5)上電后顯示正常，一運行即顯示過流�！綟0001】（MM440變頻器)【F002】(MM430變頻器)即使空載也一樣，一般這種現象說明IGBT模塊損壞或驅動板有問題，需更換IGBT模塊并仔細檢查驅動部分后才能再次上電
