發布者：雪寧    來源：上海仰光電子科技有限公司     發布時間：2020-9-30

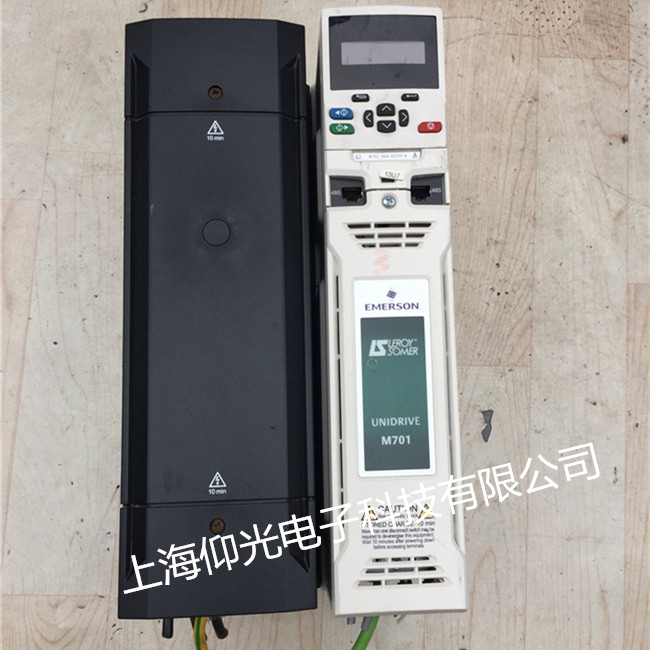

艾默生變頻器控制板顯示故障代碼E010維修

1、顯示E010:

上電顯示E010,霍你壞。運行顯示E010,模塊壞。

當變頻器一上電就顯示E010,應是電流檢測電路本身有故障了。即變頻器還沒有運行,沒有電流輸出,但電路已檢測到有輸出電流了。小功率機常是TL082C壞,大功率機常是霍爾壞。到底U V W哪相電流有問題?可用如下方法判斷:用表的mv檔紅接IU,IV,IW的測試點,正常應為0 ,如果哪個點偏高(例如+ 10)或偏低(例如一10) , 就是對應相電流有問題。

例IV= 1000mv , V相霍爾壞。當變頻器上電顯示正常, -按運行就顯示E010,模塊壞的可能性最大。哪相模塊壞,可用.如下方法判斷:上電，直流檔紅接“十”,黑分別接U V W ,正常都應為5-10V ,如其中-相偏高很多,此相模塊壞。

2、輸出不平衡:

如測IPM和光耦,電阻都是好的，-般是光耦的性能變差了, 對應更換即好。當然,控制板, IPM也有壞的。判斷IPM是上橋壞還是下橋壞,可用如下方法判斷:上電并按運行,直流檔紅接"十" ,黑分別接UV W ,正常都應為210V ,如其中-相為0,下橋壞。直流檔黑接”-”,紅分別接U V W ,正常都應210V,如其中-相為0，上橋壞。

3、絕緣或耐壓不過:

(1 )散熱器不平,頂壞IGBT。

(2) 硅脂中有硬的異物(如錫渣) , 頂壞IGBT。

(3) 制動管下絕緣膜破或陶瓷片裂。

(4) 大功率機絕緣柱不良。

(5) 單板上接地電容不良。一次對二次耐壓不過:驅動板光耦不良。

4、EV2000健盤 :顯示4個8和全部燈亮(較暗) : 插座CN1第二排左至右第二腳虛焊。

5、控制板無顯示維修四步曲:

(1)電壓。

(2)晶振。

(3)復位信號。

(4)重寫軟件。

6、控制板無顯示但繼電器吸合:

繼電器吸合說明控制板工作正常,只是顯示信號沒有到鍵盤而已。常見是與鍵盤插座CN3相連的L 1或電阻虛焊,也有外協廠裝錯電阻的。

7、 TD2100控制板故障處理:

E001,E019測0C電壓只有0V,正常為5V : U24 LMV393壞。風扇不轉: U5壞。E016 : EEPROM錯誤U3壞。變頻器輸入側空開跳閘合不上: Q1壞。上電POFF或4個8 : 5V短路, U2燒焦:把U2拆下,測5V是否短路?如不短路了, CPLD U2壞;如還有部分短路,但阻值由10多歐變到了400多歐,再把U24拆下,阻值變到了0.7K到0.9K為正常。如還短路,報廢。缺水1.2(FOR )測不過:與WL相關的Q4,Q5壞。

8、EV2000控制板故障處理 :

上電POFF :測U1的76 , 77腳或C19,C18的電壓正常為1.6V,如正常, DSP壞;如電壓低(如3.8V,0.5v ) ,U19,U20壞。無顯示:測3.3V Q10的3腳與GND電阻小,正常0.6K.DSP壞。無顯示 :測U24的8腳只有1.5V,正常為2.5V.測L3不通,L3壞。否則DSP壞。無顯示:測U17-LM324的4和11腳( + - 15V )短路.上電摸LM324,發現U17和U18有點熱,拆下后不短路了。U17和

U18壞。無顯示: 5V短路。U6壞。顯示E004 :測U1的76 , 77腳或C19,C18的電壓為3.8V.正常為1.6V, U19,U20壞。

一按運行炸機: U5,U9壞。VRF無10V : U42,C107,C108壞。報E010:.上工裝測試U-燈常亮: U9壞。BRAKE燈常亮 ,繼電器K1響(即故障繼電器吸合) : U6壞。報E019 :分別測IU,IV,IW對應的IC U19,U20,U21的第8腳電壓為0.34 , 0.40, 6.46。故U21壞。

9、EV2000 上電鍵盤4個8加5個燈閃爍故障:控制板U8壞。

EV1000小體積控制板03025856 :無顯示:測CN3的6腳(SPISIMO-OUT)電壓為0V,正常為5V.此腳對應U4的16腳, 4腳對DSP的21腳,正常為3.3V,實測為0V。故U1-DSP壞。EV1000大小體積控制板頻率無法 下調( 50HZ不變) : L8虛焊或碰壞。.TD900小體積頻率調不到50HZ ,只有49.80左右,控制板D10基準飄移,即5.1V穩壓管不良TD1000小體積控制板03023847 :報E001:U7壞。TD3000控制板:上電后操作方式改變:在更改操作方式時有時出現E016,U13EEPROM壞。TD3200控制板:更改機型號時出現POFF,恢復出廠參數時報E028:生產老化前送修, DSP的93腳RS1信號經R19,U11變?yōu)?/span>RSEEPROM信號到U4,用表量R19不通,手拔R19裂開(面一點也看不出來) ,即EEPROM不能復位。

所有控制板寫軟件:

(1 )不上電(出現110) : (A )短路。( B)晶振不起振(正常上電測電壓:電源3.3V,頻率輸出端1.6V,如電壓1對,晶振壞)。

(2)寫不進軟件(出現113, 114) : -般是DSP壞。

10、EV2000驅動板F14B2GM1(03022682):S,T相頻率測不過 (偏大10多倍) :COM與GND短路,原因是變壓器下連錫。多種驅動板:前面電壓測過,后面就測不過且電腦程序也死了:小黑電感10010131的電感量變小。電源板F1A4M3GR1(03025544) : U,V,W過流測試偏小一點: U6 TL082C運算放大有偏差。多種整機報多種故障:當生產整機送修時,首先檢查有無人為錯誤,然后檢查板與板之間的連接處,板與IGBT的連接處。因單板是測過的，IGBT本身壞的很少。很故障原因都是與軟排線相連的插座內有一根或多根針未彈起。

11、FECDF21U1控制板故障處理 :

此板最為復雜,最為難修。

上電E039,只有故障燈D10亮:多為生產板故障, -般是U25,U6虛焊。上電E039,故障燈D10 , D331都亮:生產板多為U323,U324及其附近IC虛焊。備件多為U323,U324同時壞。0519 , 0525批次有問題要全部更換。CAN通訊測不過 :量R400阻值小于10K,或電壓小于5

(1 )不上電(出現110) : (A )短路。( B)晶振不起振(正常上電測電壓:電源3.3V,頻率輸出端1.6V,如電壓1對,晶振壞)。

(2)寫不進軟件(出現113, 114) : -般是DSP壞。

12、EV2000驅動板F14B2GM1(03022682):S,T相頻率測不過 (偏大10多倍) :

COM與GND短路,原因是變壓器下連錫。多種驅動板:前面電壓測過,后面就測不過且電腦程序也死了:小黑電感10010131的電感量變小。電源板F1A4M3GR1(03025544) : U,V,W過流測試偏小一點: U6 TL082C運算放大有偏差。多種整機報多種故障:當生產整機送修時,首先檢查有無人為錯誤,然后檢查板與板之間的連接處,板與IGBT的連接處。因單板是測過的，IGBT本身壞的很少。很故障原因都是與軟排線相連的插座內有一根或多根針未彈起。

13、FECDF21U1控制板故障處理 :

此板最為復雜,最為難修。上電E039,只有故障燈D10亮:多為生產板故障, -般是U25,U6虛焊。

上電E039,故障燈D10 , D331都亮:生產板多為U323,U324及其附近IC虛焊。備件多U323,U324同時壞。0519 , 0525批次有問題要全部更換。CAN通訊測不過 :量R400阻值小于10K,或電壓小于5V , U320壞。備件報38故障: K301有時接觸不良,更換K301。無外召顯示(所有樓層如是) LED顯示故障碼為74 78 94 : CAN通訊測試不過,更換U320(68376)后0K。不走梯，

報75 94故障碼:脈沖變壓器1測試不過,更換TR300后0K。E010或輸出不平衡:備件返修的FECD整機故障描述為E010或輸出不平衡,但上電測試和老化正常,要帶負載才可試來, IPM壞。

14、FECD控制板輸入口與光耦的對應關系:

輸入口測試1 : AAAA(U345-U340) AAAA(U354-U348) 2:AAAA(U362-U356) 3:5555 55555 4:5555

1和3成對應關系, 2和4成對應關系。常壞是輸入口3 ,比如5355 5555量對應10K電阻變?yōu)?/span>5K或8K ,與之相連的ACT244壞。5555 1555對應光耦8腳相連的10K電阻開路。5- 7 :本身光耦壞了, 5- D:輸入口1的光耦壞了引起的，V , U320壞備件報38故障: K301有時接觸不良,更換K301。無外召顯示(所有樓層如是) LED顯示故障碼為74 78 94 : CAN通訊測試不過,更換U320(68376)后0K。不走梯，報75 94故障碼:脈沖變壓器1測試不過,更換TR300后0K。

E010或輸出不平衡:備件返修的FECD整機故障描述為E010或輸出不平衡,但上電測試和老化正常,要帶負載才可試來, IPM壞。

15、FECD控制板輸入口與光耦的對應關系:

輸入口測試1 : AAAA(U345-U340) AAAA(U354-U348) 2:AAAA(U362-U356) 3:5555 55555 4:5555

1和3成對應關系, 2和4成對應關系。常壞是輸入口3 ,比如5355 5555量對應10K電阻變?yōu)?/span>5K或8K ,與之相連的ACT244壞。5555 1555對應光耦8腳相連的10K電阻開路。5- 7 :本身光耦壞了, 5- D:輸入口1的光耦壞了引起的
