發布者：觸摸屏    來源：上海仰光電子科有限公司     發布時間：2020-12-7

丹佛斯變頻器VLT3000的ILD卡損壞維修

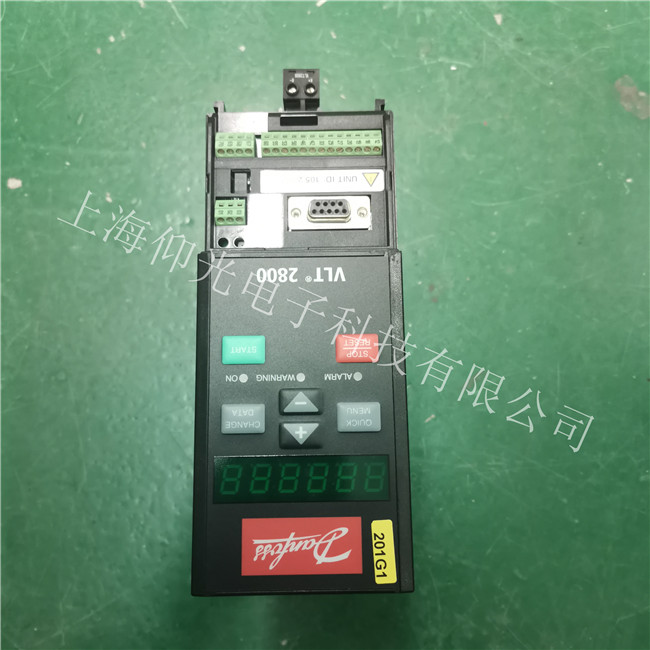

丹佛斯變頻器維修包括：FC302、DC302、DC301、VLT5000、VLT2800、VLT2900等系列的變頻器維修

000是丹佛斯早期的一款變頻器。早在上世紀80年代就采用了丹佛斯自己開發的電壓向量控制原理，控制方式比較先進，因此廣泛應用于各個行業。
接修的一臺VLT3000變頻器情況。據客戶反映，這些變頻器在現場使用情況良好，已經用了10多年，基本上沒有出現故障。最近有幾臺變頻器出現上電無顯示的情況，由于對丹佛斯變頻器的質量感到很滿意，因此送來我公司維修。

檢查過程：
由于這幾臺VLT3000變頻器是小功率的，因此拆裝非常的方便。先檢查變頻器的主回路，測量整流模塊和逆變模塊特性良好。給變頻器的輸入端送交流電，發現變頻器的操作面板沒有顯示。等變頻器主回路上直流電壓釋放完全后，將變頻器的上蓋板拆下，接下來就露出來變頻器的控制卡，拆除變頻器控制卡上的兩根電纜連接線，取出控制卡。變頻器ILD卡就出現在我們的面前。將變頻器的ILD卡取出來做單板測試，發現變頻器操作面板沒有顯示，確定變頻器的ILD卡損壞。

故障原因分析：
變頻器的ILD卡損壞，維修人員仔細的檢查ILD卡。發現ILD卡上的開關電源線路上有腐蝕的痕跡，而且腐蝕靠近開關電源脈沖變壓器的次級線圈。因此把次級線圈附近的濾波電容拆下，發現有幾個電解電容下有腐蝕。測量電解電容，發現電解電容沒有電容特性。因此，導致變頻器損壞的原因就是變頻器的使用年限太長，電解電容老，導致開關電源損壞。變頻器操作面板沒有顯示。

維修過程：
將變頻器的ILD卡用特殊液體清洗，更換掉ILD卡上的電解電容，將腐蝕線路清理刮干凈，并且將斷線連接好和損壞線路修復。待ILD卡處理的烘干后做單板測試，發現ILD卡開關電源線路工作正常，驅動觸發線路也工作正常。將ILD卡安裝到變頻器上，給變頻器送電測試，輸出電壓三相平衡，做負載試驗合格，滿足出廠標準，變頻器修復。
維修經驗總結：
變頻器常見故障有哪些
1、狀態故障監測：直流過/久壓、直流過流、交流過流、速度偏差過大、接地故障、缺相等。

2、硬件故障檢測：電流板故障、觸發板故障、IGBT故障、脈沖發生器故障等。

3、系統故障監測：Watchdog故障、系統參數異常、時鐘故障等。

4、通訊故障監測：TIMEOUT、OVERRUN等。

5、電源故障監測：當控制電源過高/過低時報警。

變頻器維修品牌以下

三菱（A044、A024、Z024、A240、A540/F540、E540、S500）
安川（606P3/G3，616G5/P5，G7/F7/E7）
富士（E7、E9、G7/P7、G9/P9、G11/P11，VG5S/N/VG7S）
西門子（6SE31 MMV/MDV ECO MM420/440 6SE70 6SE71）
ABB（ACS100 ACS140 ACS400 500ACS600 ACS800     ACS1000）
施耐德（ATV08 ATV16 ATV28 ATV58 ATV68）
丹佛斯（2020 2025 2040 2050 2815 2822 2840 3002 3003 3004 3006 3011 3016 5001 6008 VLT2008 VLT5000）
AB（160、1305、1336、1397）
松下電器（DV551     DV700T DV707T DV707H MID MIX MIS）
松下電工（VF-7E VF-7F VF-8Z/X VFO）
明電舍（VT110S VT210S/A VT230S VT630/MS）
日立（L50 L100 SJ100 L300P J300 SJ300）
東芝（VF-A5/A5P VF-V7 VF-S7     VF-S9 VF-G3     VF-H3 VF-E3）
三墾（VF、MF、IF）
臺安（K1、N1、V2、N2、E2）
臺達（VFD-A/H VFD-B VFD-M VFD-P VFD-S VFD-V VFD-L）
東元（7200GA/PA 7200JA 7200MA）
普傳（P197G系列     P1168系列）
愛德利（AS2系列 AS4系列 AP4G3系列 AP4H3系列 AS系列     AP系列）
臺灣 士林、赫力、隆興、利佳、三基、東煒庭、凱奇、九德松益
