發布者：觸摸屏    來源：上海仰光電子科技有限公司     發布時間：2021-1-12

倍福 BK4000觸摸屏維修電路板故障維修

倍福觸摸屏維修常見故障及處理方法，首先檢查各接線接口是否出現松動，然后檢查串口及中斷號是否有沖突，若有沖突，應調整資源，避開沖突。再檢查觸摸屏表面是否出現裂縫，如有裂縫應及時更換。
還需要檢查觸摸屏表面是否有塵垢，若有，用軟布進行清除。觀察檢查控制盒上的指示燈是否工作正常，正常時，指示燈為綠色，并且閃爍。
用手觸摸屏幕，蜂鳴器無響應，說明程序運行不正常。萬用表測量幾組電壓3.3V、5.1V、12V都正常。據用戶反映，用戶發現觸摸屏故障后曾試圖維修，
在通電的過程中，出現過一次正常的情況，但斷電后再次通電就不行了。分析芯片某個腳位有虛焊，使得總線錯誤，從而程序不能跑動。遂用熱風槍對密腳芯片焊腳加熱，同時用鑷子按壓芯片，
使焊腳和錫重新熔合。經過以上處理后，重新開機，電流上升到470mA，一切正常。用手觸摸屏幕，蜂鳴器有響應，說明程序運行正常。量高壓條12VDC電壓正常，控制電壓ENABLE低有效為低電平正常。
說明故障在高壓發生電路或燈管已經損壞。拆開發現燈管一頭已經發黑，更換燈管后仍然無光，檢查高壓變壓器也已損壞。市面上無此高壓變壓器，于是買一個LCD的帶兩管的高壓條，接好線后固定，通電正常，故障排除。

倍福觸摸 BK4000屏不顯示，黑屏故障是什么原因造成

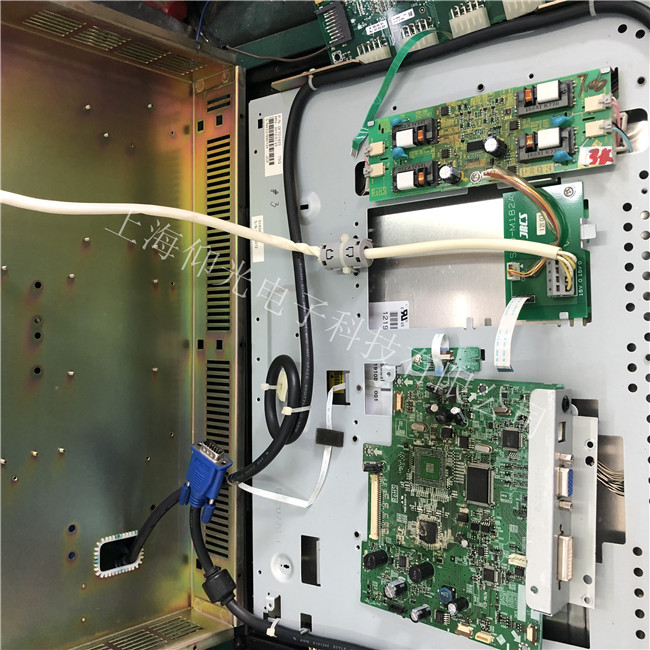

倍福工控機觸摸屏黑屏故障維修：首先用萬用表測了24V電源輸入端與地之間阻值，2兆多歐姆，不短路，然后打開機器后殼，測電源保 險絲，完好。于是給機器上24V直流電，電源指示燈亮，初步判定電源電路正常。用手電簡照屏，
能看到屏上的畫面內容，說明了信號驅動板已經工作并且正常輸出了信號。屏顯芯片也初步判定正常。到此，這種情況就看是燈管還是高壓的問題了。（高壓板壞掉就是一整塊黑板，不會有任何變化。大多高壓板損壞，是會出現一亮就滅的故障的“如：12V供電處的主電容鼓包等。）高壓板由電源板供電，測U31 1501-33 3A的3.3V DC/DC降壓芯片輸出腳3.3V正常,又測U32 1501-50 3A的5V DC/DC降壓芯片輸出腳5.2V正常
測高壓包輸入電路的各三極管及元件正常。初步判定高壓包的初級低壓供電電路正常，接下來要區分是高壓包壞還是燈管壞，高壓包輸出外接燈管。亮的話就是屏的燈管問題，不亮就是高壓包的問題。
倍福觸摸屏維修常見型號：
BK1120 BK1250
BK2000 BK2010 BK2020 BK2500 BK3000 BK3010 BK3100 BK3110 BK3120
BK3 BK4000 BK4010 BK4020 BK4500 BK500 BK5100
BK5110 BK5120 BK5 BK5210 BK5220 BK5250 BK7000
BK7 BK7420 BK7500 BK7520 BK8000 BK8100 BK9000
BK9050 BK9100 BK9103 BK9105 BK9500 EK1000 EK1100 EK1101 EK1110
EK1122 EK EL1002 EL1004 EL1008 EL1012 EL1014
EL1018 EL1024 EL1034 EL1084 EL1088 EL1094 EL1098 EL1104 EL1114
EL1124 EL1 EL1252 EL1262 EL
EL EL2002 EL2004 EL2008 EL2022 EL2024 EL2032
EL2034 EL2042 EL2084 EL2088 EL2124 EL2202 EL2212 EL2252 EL2262
EL2502 EL2521 ELEL2535 EL2545 EL2612 EL2622 EL2624 EL2712
EL2722 EL2732 EL2904 EL3001 EL3002 EL3004 EL3008 EL3011 EL3012
EL3014 EL3021 EL3022 EL3024 EL3041 EL3042 EL3044 EL3048 EL3051
EL3052 EL3054 EL3058 EL3061 EL3062 EL3064 EL3068 EL3101
