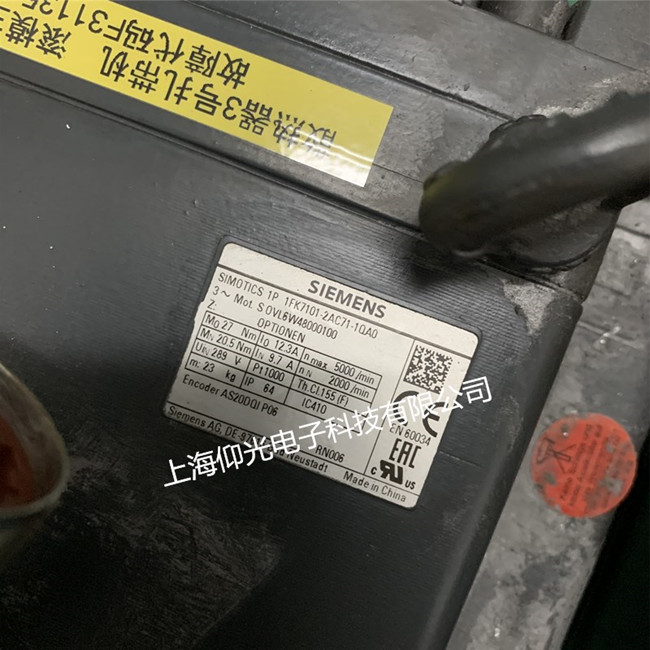

維修服務項目注塑機西門子伺服電機維修 1FK7101-2AC71-1QG0抱閘 編碼器報警修理
發布者:變頻器維修部 來源:上海仰光電子工程部 發布時間:2021-1-19
注塑機設備西門子伺服電機維修常見故障:
通電后電動機不轉有嗡嗡聲
1.故障原因
①轉子繞組有斷路(一相斷線)或電源一相失電;
②繞組引出線始末端接錯或繞組內部接反;
③電源回路接點松動,接觸電阻大;
④電動機負載過大或轉子卡住;
⑤電源電壓過低;
⑥小型電動機裝配太緊或軸承內油脂過硬;
⑦軸承卡住。
2.故障排除
①查明斷點予以修復;
②檢查繞組極性;判斷繞組末端是否正確;
③緊固松動的接線螺絲,用萬用表判斷各接頭是否假接,予以修復;
④減載或查出并消除機械故障,
⑤檢查是否把規定的面接法誤接;是否由于電源導線過細使壓降過大,予以糾正,
⑥重新裝配使之靈活;更換合格油脂;
⑦修復軸承。
電動機起動困難,額定負載時,電動機轉速低于額定轉速較多
1.故障原因
①電源電壓過低;
②面接法電機誤接;
③轉子開焊或斷裂;
④轉子局部線圈錯接、接反;
③修復電機繞組時增加匝數過多;
⑤電機過載。
2.故障排除
①測量電源電壓,設法改善;
②糾正接法;
③檢查開焊和斷點并修復;
④查出誤接處予以改正;
⑤恢復正確匝數;
⑥減載。
伺服電機維修中因電氣上的原因造成電機超溫報警的比較多、如電機或電纜絕緣不良、電機內部線圈短路,電機制動器失靈、驅動器故障、過負荷等.
(1)伺服電機維修要依次檢查功率模塊、電纜電機的連接線、端子、插頭是否接觸良好,有無虛接情況.排除缺相的可能性。
(2)檢査軸Z電機電樞和電纜的絕緣情況。利用ZC25B-3型500V兆歐表,對伺服電機維修檢測電樞繞組與機殼之間的絕緣電阻,及電纜導線對地絕緣進行檢査.絕緣性能良好用數字萬用表測量電樞相間電阻值.阻值平衡。
(3)伺服電機維修檢查驅動器參數增益是否適當。備份現有NC、PLC數據,然后對軸Z系統參數MD32200位置環增益參數、MD32300軸的加速度參數、MD1000電流環時間常數、MD100速度環時間常數進行重新設置,故障現象無明顯好轉,再利用840D系統的自帶的系統優化軟件、對軸Z驅動器參數進行優化。電機電流依然沒有改善。
(4)伺服電機維修檢查驅動器是否損壞。由于軸Z與軸Y共用雙軸功率驅動模塊,兩軸電機配置參數相近,于是將兩軸的線路(包括電源電纜和反饋電纜)互換,通電以后,發現故障出現在軸Y上,從而可近一步判斷,故障范圍應該在軸Z電機及電機后側所帶的負荷上。電機電流大,應該是存在過負荷的情況。
(5)伺服電機維修檢查電機制動器。檢査電機制動器電源及控制部分,一切正常。由于制動器位于電機內部,無法檢查其工作狀況。
(6)將數控系統軸Z由全閉環切換到半閉環工作狀態。伺服電機與機械部分脫離后運行平穩,電流正常。排除伺服電機及制動器故障,因此認定伺服電機超溫報警是由于機械部分負荷過重所致。
伺服電機維修影響軸Z機械負荷過重的原因主要包括:電機減速箱內部齒輪損壞、滾珠絲杠螺母副磨損、絲杠軸承磨損、軸潤滑不到位、平衡油缸工作不正常及導軌副磨損等。
(1)檢查軸Z潤滑。潤滑油箱油位及潤滑泵髙油壓力均正常,導軌及滾珠絲杠螺母副供油點正常。
(2)檢查軸Z導軌副。導軌面無磨損,壓板、鑲條預緊正常,對導軌間隙進行調整。
(3)檢査滾珠絲杠螺母。絲杠無明顯磨損,滾珠絲杠螺母副預緊正常,調整軸向間隙。
(4)檢査平衡油缸。檢測平衡油缸上升、下降以及靜止?fàn)顟B(tài)時壓力表表壓,證明滑枕平衡油缸工作正常。
(5)檢査軸Z電機減速箱。變速箱齒輪無損壞,減速箱底部絲杠支撐軸承副磨損嚴重。
