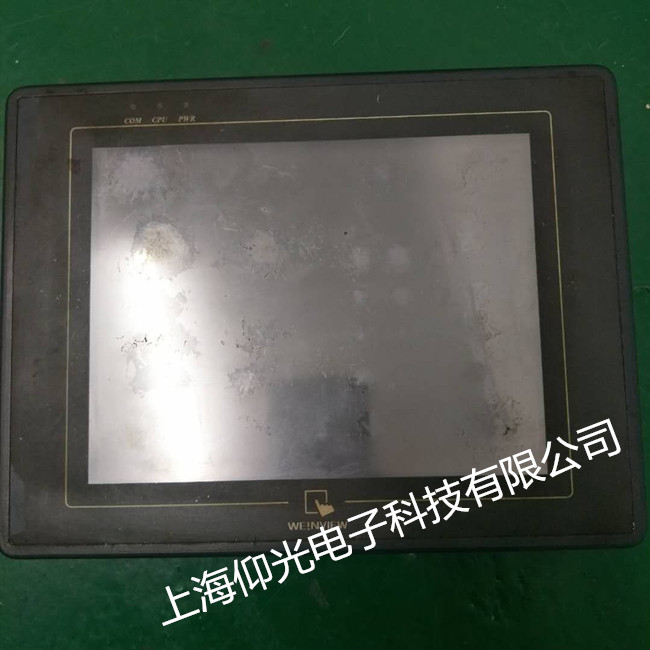

維修服務項目威倫通觸摸屏維修 MT8100iE觸摸失靈 進油修理
發布者:變頻器維修部 來源:上海仰光電子工程部 發布時間:2021-3-20
威綸觸摸屏維修系列:MT6050i 、 MT6056i、 MT6070i、 MT6100i(普及性)MT8000(高級帶以太網系列)、MT6000series(通用型) 、 TK6000series(通用型)、MT8000series(網絡型)、MT8000Xseries(專業型)。
威綸觸摸屏觸摸無反應維修如下:
現象:觸摸屏幕時鼠標箭頭無任何動作,沒有發生位置改變。
原因:造成此現象產生的原因很多,下面逐個說明:
�、� 表面聲波觸摸屏四周邊上的聲波反射條紋上面所積累的塵土或水垢非常嚴重,導致觸摸屏無法工作;
�、� 觸摸屏發生故障;
�、� 觸摸屏控制卡發生故障;
�、� 觸摸屏信號線發生故障;
�、� 計算機主機的串口發生故障;
�、� 計算機的操作系統發生故障;
�、� 觸摸屏驅動程序安裝錯誤。
解決:
① 觀察觸摸屏信號指示燈,該燈在正常情況下為有規律的閃爍,大約為每秒鐘閃爍一次,當觸摸屏幕時,信號燈為常亮,停止觸摸后,信號燈恢復閃爍。
�、� 如果信號燈在沒有觸摸時,仍然處于常亮狀態,首先檢查觸摸屏是否需要清潔;其次檢查硬件所連接的串口號與軟件所設置的串口號是否相符,以及計算機主機的串口是否正常工作。
WEINVIEW MT506MV觸摸屏為例講一講觸摸屏的黑屏維修方法技巧,我把維修方法和技巧融合在維修案例中講解,不再單獨另作說明:
WEINVIEW MT506MV觸摸屏黑屏維修一例
機器故障:因上電黑屏來修
該機器也是直流24V供電的,首先用萬用表測了24V電源輸入端與地之間阻值,2兆多歐姆,不短路,
然后打開機器后殼,測電源保 險絲,完好。
于是給機器上24V直流電,電源指示燈亮,初步判定電源電路正常。
用手電簡照屏,能看到屏上的畫面內容,說明了信號驅動板已經工作并且正常輸出了信號。屏顯芯片也初步判定正常。
到此,這種情況就看是燈管還是高壓的問題了。(高壓板壞掉就是一整塊黑板,不會有任何變化。大多高壓板損壞,是會出現一亮就滅的故障的“如:12V供電處的主電容鼓包等。)
故障總結:
1、上電無反應
主板逆變器部分損壞
2、上電燒保險
逆變器燒壞
三極管D667擊穿
3、上電藍屏,通電十分鐘后屏幕變?yōu)樗{(lán)屏
4、主板CPU壞
主板LCD負壓太低,LCD負壓為0,主板故障
5、 屏幕偏黑
對比度問題
6.、通訊時有時無
通訊電纜接觸不良造成通訊不良
7、 觸摸失靈,有時白屏
觸摸面板故障
8、黑屏,死屏
逆變器燒壞
上電即燒保險,主板故障
液晶故障,主板亦燒損
9、主板電源部分損壞
主板故障,出現大電流燒損
背光燈不亮主板逆變器故障
逆變器受保護引起上電黑屏
液晶故障,觸摸面板損壞
10、 觸控正常,主板程序無反應
主板故障,更換主板
11、觸摸不良,觸摸失靈;操作靈敏度不夠
觸摸電阻異常
銀漿線電阻無窮大
更換觸摸面板
客戶程序問題
12、電源燒損
電源三極管被大電流擊穿
更換主板
13、主板液晶元件均被嚴重腐蝕,上電無任何顯示
客戶環境惡劣造成文本元件損壞,
14、PWR燈不亮,其他一切正常
重新接好PWR燈信號線OK
15、雙串口無法通訊
錯用軟件所致
16、主板松動
觸摸面板固定支腳斷裂
用強力膠粘合
17、485串口通訊不良
更換IC后仍無法通訊,主板故障
18、觸摸屏上電無反應
主板逆變器部分燒毀
19、TP1、TP2對地短路,CPU燒損
20、通訊不良
串口針腳歪斜,接觸不良導致無法通訊
調整針腳位置
誤用軟件所致
21、畫面不能切換
面板表面有裂痕導致觸摸不良
22、觸摸死機,
客戶誤用軟件
