發布者：伺服驅動器維修部    來源：上海仰光電子科技有限公司     發布時間：2021-4-20

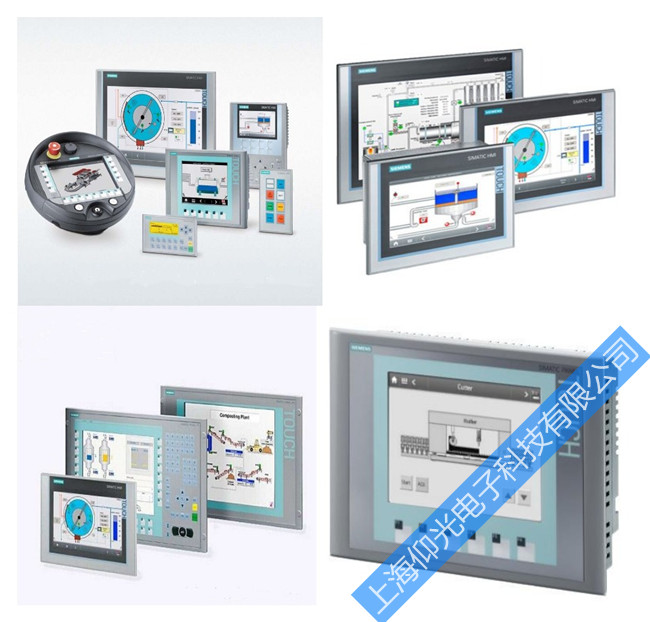

西門子觸摸屏維修人機界面維修范圍：按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、 觸摸死機、觸摸偏差，無背光、背光暗、PWR燈不亮、通訊失敗等 。



西門子觸摸屏故障診斷與維修

(1) 故障一：觸摸偏差

現象1：手指所觸摸的位置與鼠標箭頭沒有重合。

原因1：安裝完驅動程序后，在進行校正位置時，沒有垂直觸摸靶心正中位置。

解決1：重新校正位置。

現象2：部分區域觸摸準確，部分區域觸摸有偏差。

原因2：表面聲波觸摸屏四周邊上的聲波反射條紋上面積累了大量的塵土或水垢，影響了聲波信號的傳遞所造成的。

解決2：清潔觸摸屏，特別注意要將觸摸屏四邊的聲波反射條紋清潔干凈，清潔時應將觸摸屏控制卡的電源斷開。

(2) 故障二：觸摸屏觸摸無反應

現象：觸摸屏幕時鼠標箭頭無任何動作，沒有發生位置改變。

原因：造成此現象產生的原因如下：

① 表面聲波觸摸屏四周邊上的聲波反射條紋上面所積累的塵土或水垢非常嚴重，導致觸摸屏無法工作；

② 觸摸屏發生故障；

③ 觸摸屏控制卡發生故障；

④ 觸摸屏信號線發生故障；

⑤ 串口發生故障；

⑥ 操作系統發生故障；


⑦ 觸摸屏驅動程序安裝錯誤


西門子觸摸屏故障診斷與維修

1.單相或多相故障


故障信息顯示為“inveter u ”or “inveter v or w”，原因是變頻器單相或多相出現故障，若一個開關管的峰值電流i＞3inrms，inrms即igbt的額定電流，或者變頻器的一相的門極的輔助電源有毛病，就會出現這種情況。這種故障發生后，可引起變頻器輸出端發生短路，也可因不正確的控制器設定，導致馬達振動明顯。檢修時一般是兩種情況：

（1）觸發板故障
西門子變頻器進行脈寬調制時，使脈沖系列的占空比按正弦規律來安排。調制波為正弦波，載波為雙極性的等腰三角波，調制波和載波的的交點站定了逆變橋輸出相電壓的脈沖系列。門控制板通過一個大比例集成的ic（asic）來實現，它包括一個分辨率可達0.001hz，最大頻率為500hz的數字頻率發生器和一個生成三相正弦波系統的脈寬調制器，這個調制器在恒定脈沖頻率8khz下異步運行。它產生的電壓脈沖交替地導通過和關斷同一橋臂的兩個開關功率器件。此線路板發生故障，就不能正常地產生電壓脈沖，需要對此板進行更換和維修。

2 逆變器件故障
西門子變頻器采用的逆變器件是絕緣柵雙極性晶體管-igbt，它的控制特點是輸入阻抗高，柵極電流很小，故驅動功率小，只能工作在開關狀態，不能工作在放大狀態。它的開關頻率可達到很高，但抗靜電性能較差。igbt元件是否出故障,可以用歐姆表來進行測量判斷。具體的步驟如下：
●斷開變頻器電源；
●斷開所控制的電機；
●用歐姆表測量輸出端和dc連接端a、d的阻抗（見附圖），每個通過改變歐姆表的極性測兩次，若變頻器的igbt完好，則應是：從u2到a為低阻值，反之，高阻值；從u2到d高阻值；反之，低阻值。其它相也是如此。當igbt斷開時，兩次都是高阻值，若短路時都是低阻值。

3 能耗電阻故障

故障信息顯示為“pulsed resistor”，意即能耗電阻過載，產生的原因有三個方面，再生制動電壓過高，制動功率過高或制動時間過短。能耗電阻器是一個附加元件，由于紡織化纖設備的負載是大慣性負載，因此在變頻器的直流部分并聯一個大功率開關管和能耗電阻器到da接線上，它的作用主要是在電源開啟、關斷狀態或在加載狀態時，動態地限制da線上的過壓。但當制動電流超過額定時會中斷運行。一般也是兩種情況：

（1）能耗電阻器故障。在實際使用的變頻器中，脈沖電阻器選用了7.5ω/30kw的電阻。有一臺變頻器在使用幾年后，由于變頻器啟停次數較多，引起電阻器發熱，阻值有所下降。但西門子變頻器對它的阻值有嚴格要求，要求大于等于7.5ω。因此，盡管這臺變頻器的能耗電阻器的阻值約為7.1ω，也會出現上述故障而不能正常開機。后改用一大功率的電阻，阻值約在8ω左右，才能開機。

（2）igbt故障。在逆變器的igbt部分有故障，引起再生反饋電流過大，也會引起能耗電阻器過載故障。

4 .過熱故障

故障信息顯示為“over tem- perature”，是因?yàn)樽冾l器的散熱溫度太高。變頻器的發熱主要是逆變器件引起的，逆變器件也是變頻器中最重要而又最脆弱的部件，所以用來測溫的溫度傳感器也裝在逆變器件的上半部分。當溫度超過60℃時，變頻器通過一個信號繼電器來預報警；當達到 70℃時，變頻器自動停機，來進行自我保護。過熱一般是五種情況引起：

（1）環境溫度高。 有的車間環境溫度高，離控制室距離太遠，為節省電纜和易于現場操作，只好將變頻器安裝在車間現場。這時可將變頻器的入風口加冷氣管道，來幫助散熱。

（2）風扇故障。 變頻器的排風風機是一個24v的直流電機，若出現風機軸承損壞或線圈燒壞，風機不轉，即可引起變頻器過熱。
（3）散熱片太臟。 在變頻器的逆變器的背后裝有鋁片散熱裝置，運行時間長以后，由于靜電的作用，外面會覆蓋灰塵，嚴重影響散熱器的效果。所以要定時吹掃和清理。

（4）負載過載。 變頻器所帶負載長時間過載，引起發熱。這時要檢查電動機、傳動機構和所帶負載。

（5）溫度傳感器故障。 ntc即一個負的溫度控制器，它的阻值隨著溫度升高而降低。這種情況比較少見。

5. 接地故障

故障信息顯示為“ground fault”，是指變頻器的輸出端接地，或者因?yàn)殡娎|太長，對地產生一個太大的電容而引起。接地故障有以下幾種情況：

（1）所帶電機接地。電機在運轉過程中，由于軸承或線圈發熱的原因，使電機線圈的某相接地或絕緣性能變差，造成接地故障。這是需對電機進行檢修。

（2）所接電纜接地。連接電機和變頻器的電纜破損或過熱引起絕緣性能變差，也容易引起接地故障。

（3）變頻器內部故障。在變頻器長時間運行后，內部線路板絕緣性能變差，也會引起對地絕緣電阻偏小，變成接地故障。這時需對變頻器線路板作絕緣處理，斷電后噴絕緣漆，可消除此故障

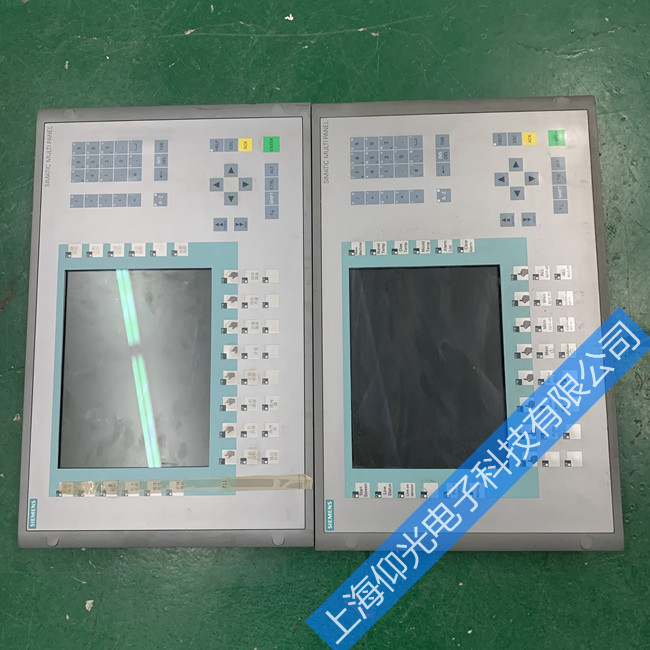

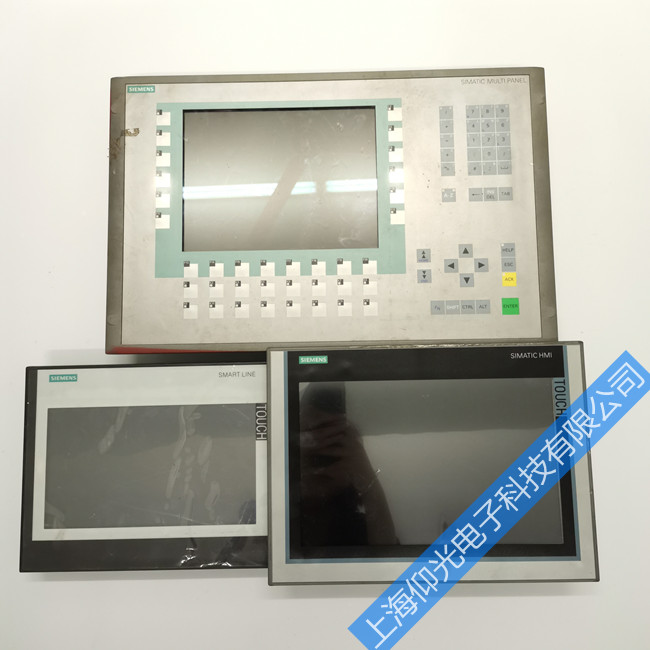

西門子工業屛維修

西門子觸摸屏功能強大全面，具備超強的過載能力，以滿足廣泛的應用場合。西門子觸摸屏具有自我保護的功能，過電壓、欠電壓保護，過熱、短路保護等。即使這樣也會因?yàn)槭褂弥�，出現無法修復的故障，這種故障就必須要專業的工程師才會高效靈活應對了，當然一些常見的故障也是需要設備的給養人員必須掌握的。下面羅列了部分常見的西門子觸摸屏維修的問題，供大家參考！

一、電路板故障

這類問題是比較棘手的，需要觸摸屏維修人員掌握一定的電路原理，有一定的動手能力，同時還要有一定的經驗，觸摸屏都是DSP等高度集成的芯片做控制核心，維修時候需要對照芯片廠家提供的電路圖，一般是晶振、外圍IC等故障。

二、西門子觸摸屏死機

西門子觸摸屏死機的原因有兩種：軟件或硬件。首先我們應該使用軟件進行恢復出廠設置的操作，排除軟件的問題，如果不能進行恢復出廠設置或者恢復出廠設置后還是一樣的現象，那我們就要考慮到硬件的問題了，選擇專業的西門子觸摸屏維修廠家進行維修。

三、顯示的液晶沒有顯示或者顯示不正常故障

這有同觸摸玻璃類似的外力因素造成的損壞，但不太多，大多是液晶老化引起的，也是靠更換處理，同樣存在不同廠家不同規格液晶不一樣的問題，另外一種原因是液晶驅動損壞了造成的，這類問題就需要處理電路板了。

四、觸摸玻璃故障

這是和人手接觸較多的地方，也是容易出問題的表面層，一般這類型的故障是由于用戶方人員比較粗魯動作引起的，也有由于運輸?shù)炔恍⌒脑斐�，結果一般都是破碎，偶爾也可能發生里邊電阻等器件斷裂，這種故障只有換觸摸玻璃，因?yàn)楦鞣N廠家生產時候規范標準不同，所以往往更換的時候存在“開�！边@樣的過程，一旦開好了模，那么觸摸屏維修是很簡單的事情了，就是更換了。

五、通訊故障

下位機通訊程序沒有設定對、人機界面系統地址沒有正確、通訊口燒毀、通訊線路短線或者沒有接對線路，接觸不良等都會造成通訊故障。

六、觸摸不靈故障

一般是液晶顯示和玻璃對應的按鈕等位置偏移造成的，也有是觸摸玻璃老化造成，前者可以根據人機界面廠家提供的“校正中心點”功能重新校正就可以了，后者需要更換觸摸玻璃，也有一些是接觸不良造成的，清洗一下就可以解決問題。

上面闡述的西門子觸摸屏的維修經驗，不只是適合西門子工業屛，也適用其他品牌的觸摸屏，可以做到觸類旁通，當然也是仁者見仁，智者見智了。
