發布者：變頻器維修部    來源：上海仰光電子工程部     發布時間：2021-5-31

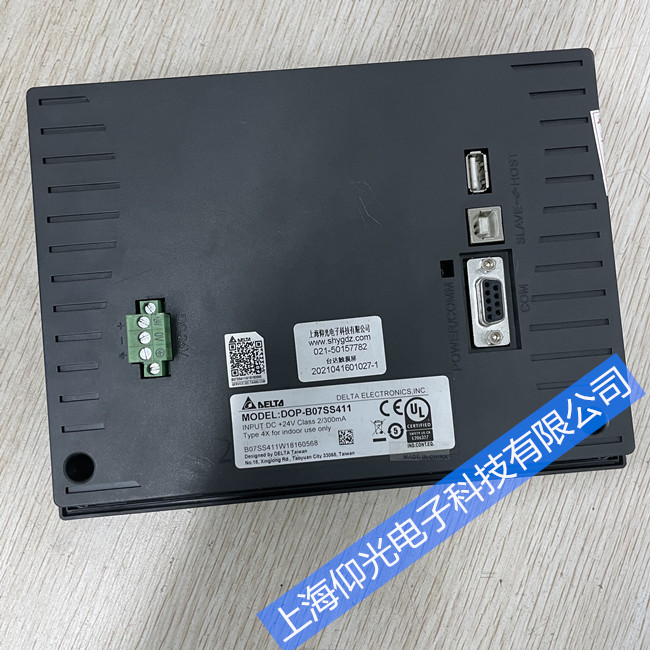

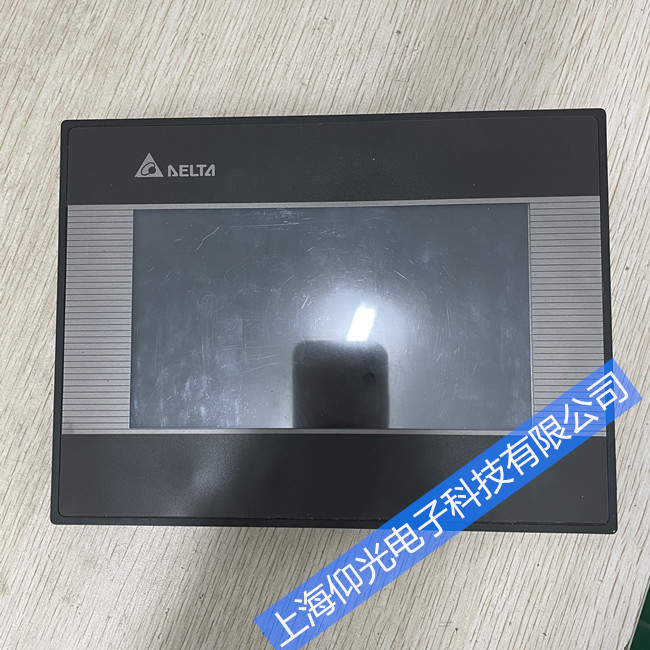

  臺達觸摸屏人機界面維修范圍：按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、 觸摸死機、觸摸偏差，無背光、背光暗、PWR燈不亮、通訊失敗等各類故障。

  臺達觸摸屏常見故障維修：

(1) 故障一：觸摸偏差　　

現象1：手指所觸摸的位置與鼠標箭頭沒有重合。　　原因1：安裝完驅動程序后，在進行校正位置時，沒有垂直觸摸靶心正中位置�！�

　解決1：重新校正位置�！　�

現象2：部分區域觸摸準確，部分區域觸摸有偏差�！　≡���2：表面聲波觸摸屏四周邊上的聲波反射條紋上面積累了大量的塵土或水垢，影響了聲波信號的傳遞所造成的。　　

解決2：清潔觸摸屏，特別注意要將觸摸屏四邊的聲波反射條紋清潔干凈，清潔時應將觸摸屏控制卡的電源斷開。

觸摸屏混合故障類

1)用萬能板代換原機主板，圖像一切正常。一般是邏輯板正常，故障在主板。但這也會容易造成誤判，經驗：主板原因?qū)е禄ㄆ链蠖酁閷螀㈠e誤。

2)偏色故障：一般進入工廠調整模式進行調整。如沒有此模式,維修思路:更換屏線和轉接板→重寫驅動程序→驅動板壞(少見)→屏背板的控制IC壞(少見)→拔掉屏線觀察背光顏色(背光扁色為燈管老化)→換燈管。

3)圖像類故障：

a)如故障與信號源有關（如TV時出現；AV時不出現），則首先懷疑主芯片以前的部分；

b)如對所有圖像及OSD屏顯都異常，則懷疑LVDS信號以后部分（包括LVDS線路和TCON部分）；

C)如屏幕出現豎線、豎帶、或左右半屏異常，基本上是TCON部分的RSDS線附近的問題。



4)黑屏或白屏故障：

a)先要判斷故障在開關電源、信號處理部分還是TCON部分。

b)可通過測量連接信號處理部分和TCON部分之間的LVDS信號，來判斷故障范圍，如果正常，則懷疑后端的TCON部分；如果不正常，則檢查前面的信號處理部分。c)對于TCON部分檢查，主要檢查：關鍵點電壓、RSDS線連接性。

5)屏幕亮線,亮帶或者是暗線：一般是液晶屏內部的故障，亮線故障一般是連接液晶屏本體的排線出了問題或者某行和列的驅動IC損壞.暗線一般是屏的本體有漏電，或者TAB柔性板連線開路.以上兩種問題基本上是屏廢了。

6)白屏分為兩種情況：1)有信號輸入 ，整個屏幕是白的，看不清圖像，這是由于控制電路板故障引起的；2)有信號輸入 ，整個屏幕是白的，能夠看到圖像，但圖像仿佛被一層霧罩住，這是由于Cell不良所致。無法修復，需要更換LCD屏。

白屏，要檢查三個電壓：1)10V(或12V)，它是由5V（或3.3V）的屏供電電壓經過一個簡單升壓后，產生的一個電壓。2)25V(或30V)，它是由DC---DC電路輸出的。3)負7伏，它也是由DC---DC電路輸出的。如這3個電壓都正常，接著要考慮主芯片是否虛焊、以及是否損壞等。還要檢查的一個重點就是屏線，看屏線有沒有裝到位、是否接觸良好，必要時清洗一下屏線。另外屏的DC---DC變換電路，第一個要檢查的就是濾波電容，第二個就是DC--DC電路的IC壞的多。

7)字符虛或拖尾：檢查VGA信號線，重點看R.G.B三色線的地線是否連接正�！�更換屏線或轉接板→重寫驅動程序→換驅動板→LCD屏背板信號接口IC壞→LCD屏背板對比度電位器調整→LCD屏導光板錯位→-偏光片錯。

8)屏顯錯誤提示"超出頻率范圍"：檢查信號線→重寫MCU驅動程序→更換EPROM→重寫EPROM程序→換驅動板。

9)通電后不按開關按鍵即白屏出現背光：按鍵后圖像可正常顯示，高壓板接口的開關信號和ADJ信號反接造成,部分屬于驅動板MCU的開關信號輸出不正常,可以重寫MCU程序修復.或換MCU。
