發布者：zyp    來源：上海仰光電子科技有限公司     發布時間：2021-11-22

施耐德變頻器開機顯示SCF3故障維修案例變頻器運行中有時顯示SCF3故障，有時候運行正常。

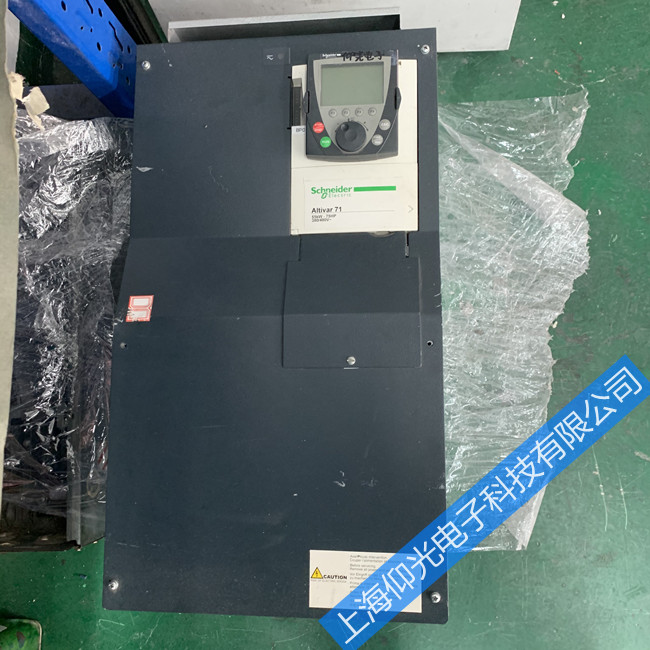

施耐德變頻器開機顯示SCF3故障維修案例

檢查過程：
將該變頻器拆開，檢查變頻器的整流模塊、逆變模塊，測試二極管特性好。將變頻器送電，顯示正常，變頻器運行一會，測量UVW端子，輸出電壓平衡。帶電機運行，過一段時間后，發現變頻器顯示SCF3故障。
故障原因分析：
“SCF3”代碼的解釋為“短路或接地故障”，我們推測出現故障的原因可能有三種：
1、變頻器輸出短路。
2、變頻器輸出接地。
3、如果幾個電機并聯，輸出有較大的對地漏電流。
首先，由于變頻器輸出電壓平衡，并且可以帶電機運行，可以排除變頻器輸出短路的狀態。
第二，由于該變頻器帶的電機是我公司的測試變頻器所用的電機，一直以來就在使用。并且之前還用的良好。排除電機接地短路引起的，剩下的就是變頻器的問題了。
第三，將變頻器全部拆下，靜態測試整流模塊，逆變模塊。同時進行觸發整流和逆變模塊，測試結果良好。電解電容拆下，檢查電容外觀，沒有破損的痕跡，也沒有電解液體外流現象。然后進行充放電測試，電解電容性能良好。
第四，檢查結構件，處理結構件上腐蝕痕跡，然后發現結構件上很多地方被腐蝕，在接線排上的螺絲有明顯的腐蝕痕跡，并且還有放電的痕跡，在螺絲端子中間絕緣塑料也被腐蝕，當有大電流的時候，就會出現相間短路或者是對地短路。
第四，測試變頻器的CT,性能良好。測試驅動卡，IGBT門級驅動線路正常，電流檢測線路正常。
維修過程：
該變頻器清潔后，依次安裝整流模塊、逆變模塊、電容。然后連接件處理干凈，去除打火痕跡及生銹痕跡，安裝驅動卡，待整機安裝好后，測試，符合上電條件。給變頻器送電，開機、輸出電壓平衡，帶負載到額定電流，變頻器發熱也正常，該變頻器修復。
經驗總結：
上海仰光電子變頻器維修服務中心根據多年來對施耐德變頻器檢修經驗，得出結論：此故障是由于變頻器主回路端子和絕緣片腐蝕及打火，從而變頻器輸出端子相間和對地絕緣不好，導致運行中顯示SCF3故障。
