發布者：觸摸屏    來源：上海仰光電子科有限公司     發布時間：2020-12-24

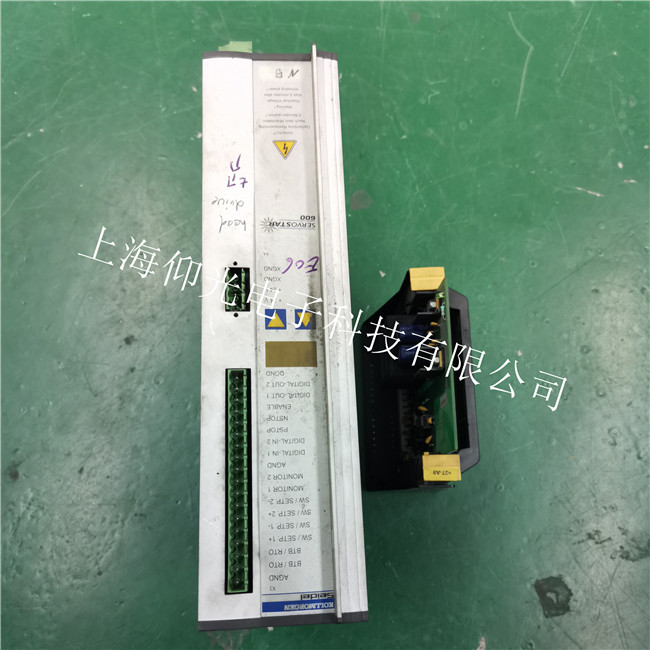

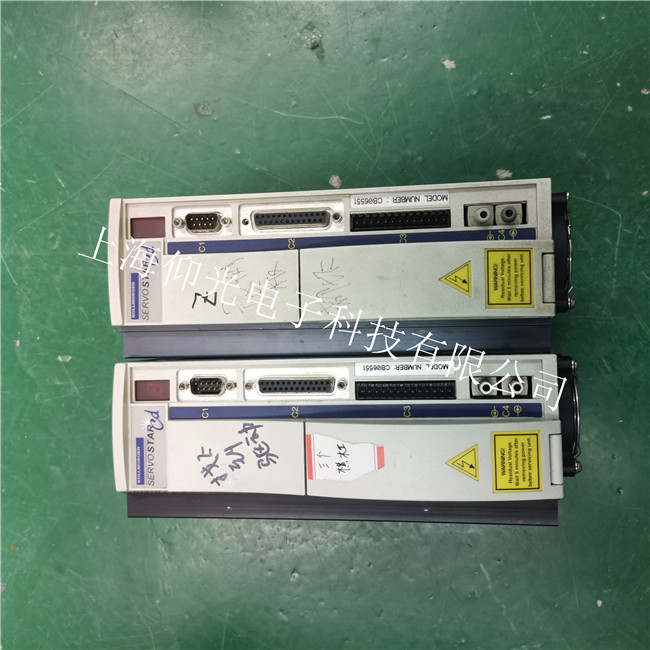

科爾摩根SERVOSTAR600伺服驅動器維修案例
爾摩根Kollmorgen 丹納赫Danaher維修為您快速維修丹納赫Danaher常見故障：無顯示、有顯示無輸出、不能啟動、啟動無力、運行抖動、失磁、輸出不平衡、一通電就報警一通電就跳閘、磁鐵爆鋼卡死轉不動、電機發熱發燙、電機運轉異常、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、模塊損壞、報錯、編碼器報警、編碼器損壞、編碼器磨損、編碼器調零對位等
科爾摩根伺服驅動器維修故障： 上電后，VFS5伺服模塊ACTIVE、FAULT燈點亮，而SYS OK、CPU燈不亮。測量插頭C4各組電源+18V、+10V以及直流母線325V均正常，微控制器136(N8Oc196KB16)+5v供電正常。

伺服驅動器維修檢查中使用邏輯分析儀觀察136內部時鐘信號CLKOUT(65腳)正常，但總線沒有數據，幾乎所有I／O口線均為高電平，顯然程序沒有運行。當供電在容差范圍內且時鐘信號穩定時，在RESET端(16腳)加不短于4個狀態周期(state time)的低電平可使136復位。使用邏輯分析儀捕捉RESET端未發現升降沿。

伺服驅動器維修136外部復位電路中，欠壓檢測電路166A、電阻193、電容191、施密特觸發器168A等組成上電復位電路，D觸發器170、與非門158及反相器168B、C、D等組成微控制器指令復位電路，這兩路復位信號由三極管156、142綜合后送至RESET端。使用邏輯分析儀監測各點邏輯狀態，結合萬用表檢查一些器件，判斷168、158不良或損壞，更換后復位電路正常。
通訊卡3IF789.92.1通訊卡直接插在插槽上，通訊卡的情況指示如下：以上情況指示判別出通訊卡是好的，指示燈不正常，請查看通訊卡與插槽處的銜接是否杰出，如果通訊卡銜接沒有問題，闡明通訊卡現已損壞。
科爾摩根伺服驅動器自動重啟維修各類故障

1.等待LED指示燈返回狀態1（綠色緩慢閃爍），然后嘗試重新啟動驅動器

2.電機必須降低其速度或負載，以恢復運行狀態，而不會迫使伺服驅動器過載

3.完成一個電源循環。關閉線路電源15秒，然后重新打開。如果執行此操作，則在采取其他操作之前，LED指示燈必須從快速閃爍的紅色變?yōu)殚W爍的紅色/黃色

4.檢查神鋼伺服驅動器的CL微調罐的設置，因為它可能太低。使用鉗形表測量運行中的電機電流，并驗證您的CL設置是否正確

5.識別伺服驅動器的電機過載情況，降低負載

6.如果在伺服驅動器超時前負載減少，LED將閃爍綠色，表示伺服驅動器已恢復正常

7.注意進程運行期間的負載變化，并確保應用程序不會運行得太快

8.可能伺服驅動器存在工藝材料不一致，或者您的電機太小，無法應用

科爾摩根伺服驅動器維修Schneider變頻器維修ATV61系列有以下型：ATV61H075N、ATV61H075N4Z、ATV61HU15N4、ATV61HU15N4ZATV61HU22N4、ATV61HU22N4Z、ATV61HU30N4、ATV61HU30N4ZATV61HU40N4、
ATV61HU40N4Z、ATV61HU55N4、ATV61HU55N4ZATV61HU75N4、ATV61HU75N4Z、ATV61HD11N4、ATV61HD11N4ZATV61HD15N4、ATV61HD15N4Z
