發布者：伺服驅動器維修部    來源：上海仰光電子科技有限公司     發布時間：2021-4-20

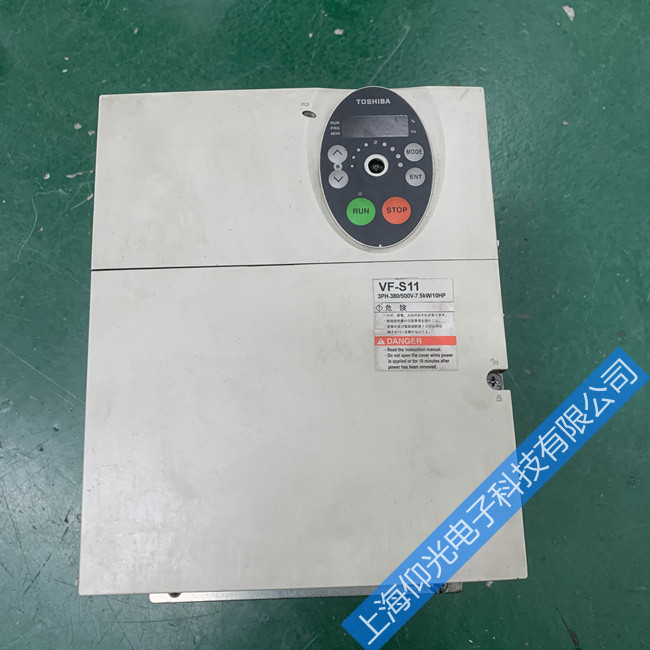

東芝變頻器維修，可修復東芝變頻器常見故障：無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、有顯示無輸出、模塊損壞等；

東芝變頻器維修：VFA7系列，VFNC1系列，VFS11系列，VFP7系列，VFS7系列， VFS7e系列，VFS9系列，VFA3系列，VFA5系列， VF-A7系列，VFSX系列,G3系列，G7系列，H7系列，W7系列，Q7系列，QS系列，S5系列，P2系列，Q2系列 ；

 東芝變頻器維修OH故障一天搞定

應用范圍:通用 品牌:TOSHIBA/東芝 產品系列:G11S 型號:VFA-47 額定電壓:三相AC380-480（V） 適配電機功率:10.4（kW） 濾波器:內置RFI濾波器 控制方式:電壓矢量 供電電壓:低壓 電源相數:三相 輸出電壓調節方式:PWM控制 外型:塑殼 營銷方式:庫存
TOSHIBA變頻器VF-A7系列故障代碼
故障代碼 故障現象/類型 故障原因 解決對策
OC1 OC1P 加速期間過電流 加速時間 RCC偏短
V/f 比不當
瞬時停電時，相對于正在旋轉的電機發生了重新起動
特殊電機（阻抗?br />?br /> 延長加速時間RCC
檢查并更改 V/f 比的設定情況
應使用瞬停再起動（F301 ）或者瞬停不停止控制（F302 ）
提高載波頻率（F300 ）

OC2 OC2P 減速期間過電流 減速時間dEC 延長

OC3 OC3P 恒速運轉期間過電流 負荷發生急劇變化
負荷異常
減少負荷變化
檢查負荷裝置

OCL 起動時負荷側過電流 輸出側主電路配線或電機絕緣不佳
電機阻抗偏小
檢查配線及電機的絕緣狀況
設定輸出短路檢測選擇、
OCR1 U 相支線短路 主電路元件（U 相）異常 請求維修服務

OCR2 V 相支線短路 主電路元件（V 相）異常 請求維修服務

OCR3 W 相支線短路 主電路元件（W 相）異常 請求維修服務

EPH1 輸入缺相 主電路輸入缺相 檢查輸入側主電路配線等是否缺相

EPH0 輸出缺相 主電路輸出缺相 檢查輸出側主電路配線等是否缺相

OP1 加速期間過電壓 輸入電壓發生異常變化
① 電源容量發生 500kVA 以上
② 改善功率因數用電容器存在開合動作
③ 使用可控硅的機器接在了同一電源上
瞬時停電發生時重新起動了正在運轉的電機 使用瞬停再起動功能
或者瞬停不停止控制

OP2 減速期間過電壓壓 減速時間偏短（回生能量過大）
PBR 電阻值（F308 ）偏大
發電制動電阻動作 OFF
過電壓限制動作選擇 OFF
輸入電壓發生異常變化
① 電源容量發生 500kVA 以上
② 改善功率因數用電容器存在開合動作
③ 使用可控硅的機器接在了同一電源上 延長減速時間 dEC的設定
安裝發電制動裝置/電阻器
減小發電制動電阻值F308
將發電制動動作選擇 F304設為有
將過電壓限制動作F305 設為有
使用輸入電抗器

OP3 恒速運轉期間過電壓 輸入電壓發生異常變化
① 電源容量發生 500kVA 異常
② 改善功率因數用電容器存在開合動作
③ 使用可控硅的機器接在了同一電源上
電機在負荷的作用下發生轉動并進入回生運轉狀態 使用輸入電抗器
安裝發電制動裝置/電阻器

OL1 變頻調速器過載跳閘 正在進行急加速
直流制動量過大
V/f 比不當
在瞬時停電恢復等情況下，在電機運轉期間起動了變頻調速器
負荷過大
延長加速時間
降低直流制動量 及直流控制時間
檢查 V/f 比的設定情況
使用瞬停再起動功能 或瞬停不停止控制
使用大容量變頻調速器

OL2 電機過載跳閘 V/f 比不當
發生電機回轉受阻狀態
在低速域中連續運轉
電機過載運轉
檢查 V/f 比的設定情況
檢查負荷情況
依照電機低速域的過載耐量來調整
選用大容量變頻調速器

OCr 發電制動電阻器過電流跳閘 回生放電電路的主電路元件異常
未連接發電制動電阻器
請求維修服務
接上發電制動電阻器

OLr 發電制動電阻器過載跳閘 正在進行急減速
回生量過大
延長減速時間 dEC的設定
增大發電制動電阻器的容量并調整 PBR 容量參數F309

OH 過熱跳閘 冷卻風扇不起作用
周圍溫度過高
冷卻風扇的通風口被堵住
鄰近其他發熱體
裝置內的熱敏電阻斷開
待變頻調速器裝置冷卻后進行故障復位并重新運轉
如果運轉時風扇不發生動作，則應更換風扇
確保變頻調速器有足夠的安裝空間
請勿將發熱體放在變頻調速器附近
請求維修服務

E 非常停止 在自動運轉期間或遙控運轉期間用面板進行了非常停止操作
予以復位
EEP1 E2PROM 異常 寫入各種數據時發生錯誤 重新接通電源
如果重新接通電源后仍無法恢復，則應請求維修服務
EEP2 初始讀出異常 各種內部數據異常 請求維修服務




故障代碼 故障現象/類型 故障原因 解決對策
EEP3 初始讀出異常 各種內部數據異常 請求維修服務

Err2 本體 RAM 異常 控制用的 RAM 異常 請求維修服務

Err3 本體 ROM 異常 控制用的 ROM 異常 請求維修服務

Err4 CPU 異常 控制用的 CPU 異常 請求維修服務

Err5 通信運轉指令異常中斷 通信運轉期間發生異常 檢查通信設備及配線
Err6 門陣列故障 本體門陣列異常 請求維修服務
Err7 輸出電流檢測器異常 本體輸出電流檢測器發生異常 請求維修服務
Err8 選購件異常 選購件中發生異常 檢查選購件底板的連接狀況
參閱選購件的使用說明書

Err9 快速存儲器異常 快速存儲器發生異常 請求維修服務

UC 低電流運轉狀態跳閘 運轉期間輸出電流降至低電流檢測水平以下 檢查是否調整到與系統相符的檢測水平
（F611 ） 如果設定中沒有異常，則應請求維修服務
