發布者：變頻器維修部    來源：上海仰光電子工程部     發布時間：2021-5-30

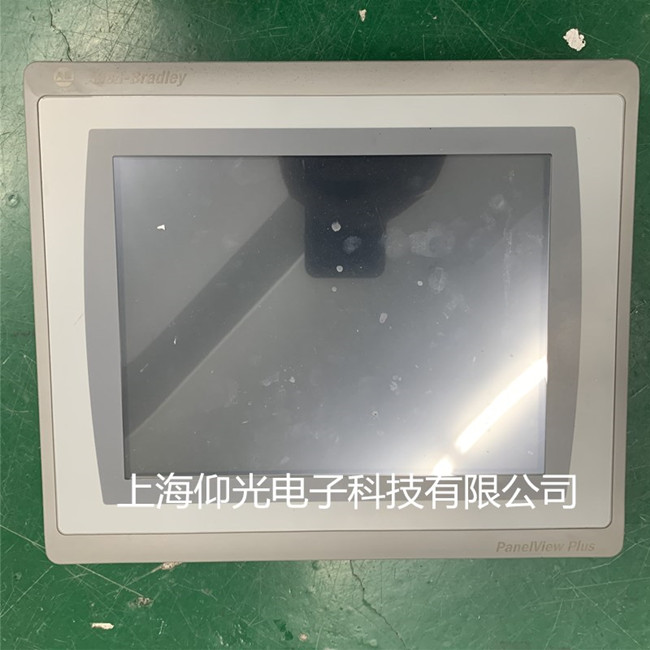

  AB觸摸屏維修故障包括：按鍵損壞，電源板故障、高壓板故障，液晶故障、主板壞、上電黑屏、 花屏、暗屏、觸摸失靈，不能正常開機、觸摸問題、按鍵問題、屏幕顯示問題（屏碎、花屏、白屏、黑屏等）、通訊問題（觸摸無反應、觸摸反應慢等）、電源故障、主板問題、系統問題等。

  AB觸摸屏花屏

1)花屏故障現象總述：屏幕有圖像，但圖像上覆蓋有點狀、片狀、馬賽克等干擾。

  對應維修思路方向：檢查信號源，邏輯板，LVDS信號，主板，屏參，液晶屏。2)花屏故障現象：用戶菜單正常，只是圖像出現花屏現象。

  對應維修思路：檢查主板及scaler處理芯片電路,補焊芯片。

3)花屏故障現象：不定時花屏，花屏中間圖像夾雜很多細小的彩點。

  對應維修思路：LVDS插線接觸不良。

4)花屏故障現象：反復上電后，花的條紋、色彩有變化。

  對應維修思路：檢查邏輯板

5)花屏故障現象：反復上電后，花的條紋、色彩無變化。

  對應維修思路：屏本身壞機會大。

6)花屏故障現象：圖像有干擾，字符上也有干擾。

  對應維修思路：邏輯板、屏信號連線、數字板信號輸出電路。

7)花屏故障現象：字符正常，圖像有塊狀、點狀干擾。YPbPr輸入信號，沒有干 擾。再從AV端口輸入，圖像出現干擾。

  對應維修思路：幀存儲器假焊，圖像增強處理IC控制信號線斷。

8)花屏故障現象：圖像全部是花點狀，細碎花屏，字符是正常的。

  對應維修思路：故障在視頻解碼器電路。因為，圖像增強處理電路產生的故障 是塊狀的，不是細碎的。

9)花屏故障現象：圖像上有扭曲狀或者網紋干擾。AV試機一切正常。

  對應維修思路：中放、高放電路。

10)花屏故障現象：圖像規則塊狀花屏。

  對應維修思路：主板緩存與主芯片通信不良。

11)花屏故障現象：花屏鬼影，整個屏幕有雜亂的彩色條紋。

  對應維修思路：關掉圖像對比度來判斷.如果關掉對比度,圖像缺色就說明故障點在主板的格式變換電路和LVDS連接線.反之,如果關掉對比度,圖像基本正常,說明就是T-CON板的格式變換器沒正常工作.邏輯板主查屏供電及芯片供電，格式變換器與幀存儲器通訊，屏存儲器數據損壞。

12)花屏故障現象：開機時左上方出現瞬間花屏。

  對應維修思路：BLON控制電壓異常。

13)花屏故障現象：圖像彩色反相,且在出現菜單顯示時表現出缺色而形成的補色出現。

  對應維修思路：主板與屏的接口時序不一致造成，重新升級對應軟件數據。

14)花屏故障現象：彩色豎條，控制功能正常,且有黑屏現象。

  對應維修思路：主板發送的LVDS信號與邏輯板驅動的邏輯時序不對應，查LVDS線和邏輯板。

15)花屏故障現象：圖像呈現亮度不均勻,且有垂直和水平斷續亮線干擾.輸入其它測試信號也存在此現象。

 AB 觸摸屏故障分析及處理方法
故障一：觸摸偏差
現象：手指所觸摸的位置與鼠標箭頭沒有重合。
分析：安裝完驅動程序后，在進行校正位置時沒有垂直觸摸靶心正中位置。觸摸屏上的信號線接觸不良或斷路。
處理方法：重新校正位置；查找斷點重新連接或更換觸摸屏。

故障二：部分觸摸偏差
現象：不觸摸時鼠標箭頭始終停留在某一位置，觸摸時，鼠標箭頭在觸摸點與原停留點的中點處。
分析：有異物（非主動觸摸）壓迫電阻觸摸屏的有效工作區內。
處理方法：將壓迫電阻觸摸屏的有效工作區的異物移開。

故障三：觸摸無反應
現象：觸摸屏幕時鼠標箭頭無任何動作，沒有發生位置改變。
分析：造成此現象產生的原因很多下面逐個說明：
（1）觸摸屏發生故障。
（2）觸摸屏控制卡發生故障。
（3）觸摸屏信號線發生故障。
（4）計算機主機的串口發生故障。
（5）計算機的操作系統發生故障。
（6）觸摸屏驅動程序安裝錯誤。
