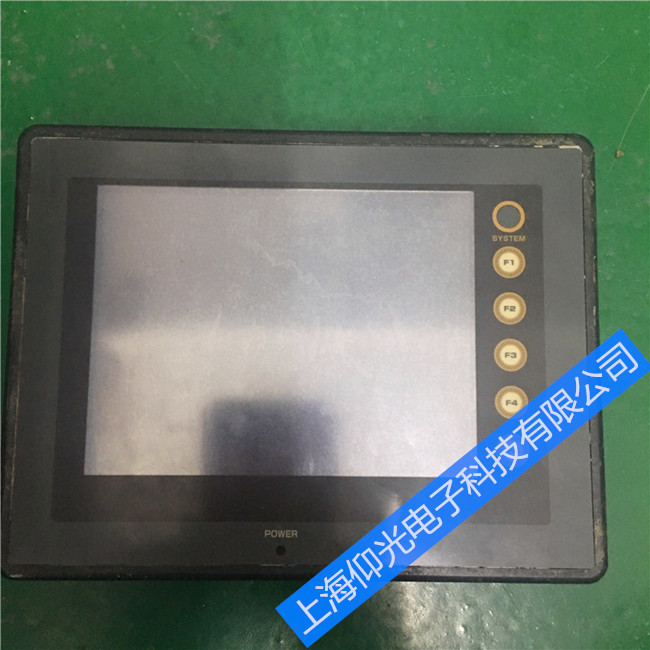

  富士觸摸屏V710C花屏故障總結：

花屏故障現象總述：屏幕有圖像，但圖像上覆蓋有點狀、片狀、馬賽克等干擾。
對應維修思路方向：檢查信號源，邏輯板，LVDS信號，主板，屏參，液晶屏。
花屏故障現象：用戶菜單正常，只是圖像出現花屏現象。
對應維修思路：檢查主板及scaler處理芯片電路,補焊芯片。
花屏故障現象：不定時花屏，花屏中間圖像夾雜很多細小的彩點。
對應維修思路：LVDS插線接觸不良。
花屏故障現象：反復上電后，花的條紋、色彩有變化。
對應維修思路：檢查邏輯板
花屏故障現象：反復上電后，花的條紋、色彩無變化。
對應維修思路：屏本身壞機會大。

  富士觸摸屏V710C黑屏故障總結：

該機器也是直流24V供電的，首先用萬用表測了24V電源輸入端與地之間阻值，2兆多歐姆，不短路，
然后打開機器后殼，測電源保 險絲，完好。
于是給機器上24V直流電，電源指示燈亮，初步判定電源電路正常。
用手電簡照屏，能看到屏上的畫面內容，說明了信號驅動板已經工作并且正常輸出了信號。屏顯芯片也初步判定正常。
到此，這種情況就看是燈管還是高壓的問題了。（高壓板壞掉就是一整塊黑板，不會有任何變化。大多高壓板損壞，是會出現一亮就滅的故障的“如：12V供電處的主電容鼓包等。）
高壓板由電源板供電，測U31 1501-33 3A的3.3V DC/DC降壓芯片輸出腳3.3V正常,
又測U32 1501-50 3A的5V DC/DC降壓芯片輸出腳5.2V正常

  富士觸摸屏維修型號：UG630H系列，UG530系列，UG520系列，UG430系列，UG420系列，UG320系列，UG221系列

UG630H-XH1、UG530H-US4、UG530H-US1、UG530H-UH4、UG530H-VH1、UG520H-VC1、UG430H-TS4、

UG430H-SS1、UG420H-TC1、UG420H-SC1、UG330H-SC4、UG330H-VS4、UG330H-SS4、UG320H-SC4、

UG221H-TC4、UG221H-SC4、UG221H-LC4、UG221H-LR4、UG221H-LE4、UG230H-TS、UG230H-SS、UG230H-LS、

DBH45-4A、DBH55-4A等
