發布者：zyp    來源：上海仰光電子科技有限公司     發布時間：2022-12-12

西門子數控系統維修常見的顯示故障原因：

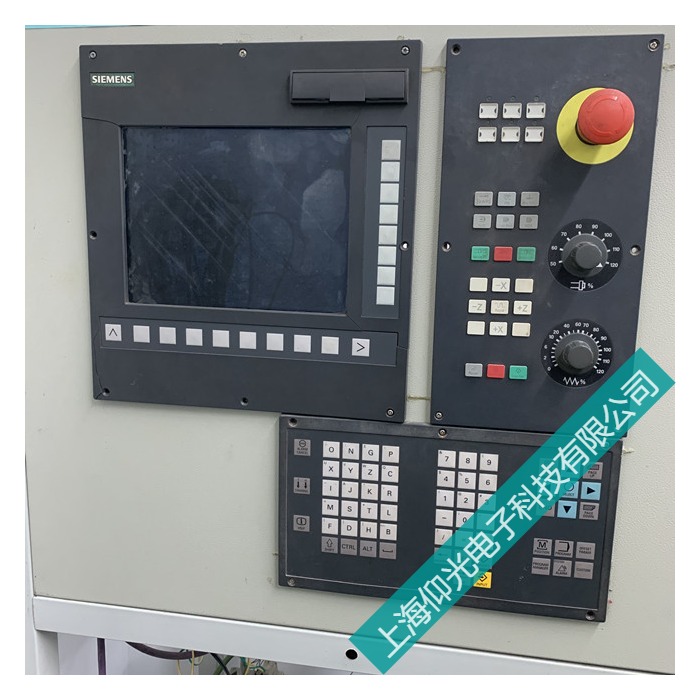

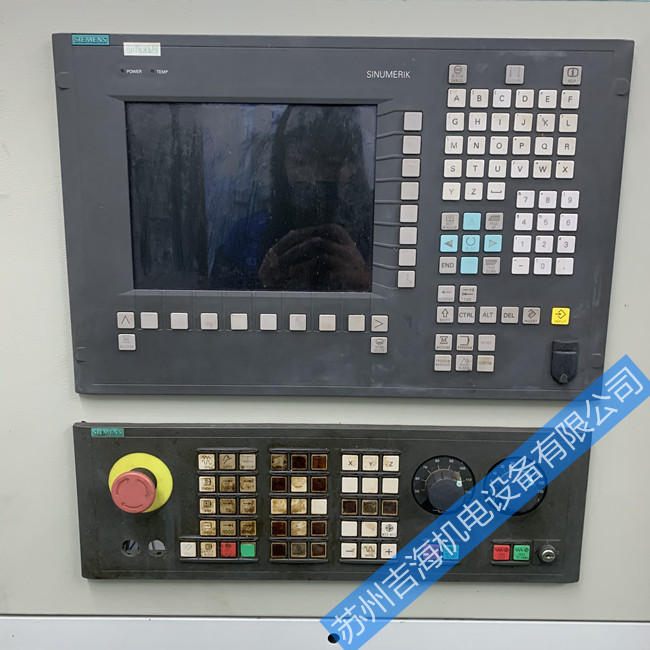

1.系統上電后無顯示或黑屏
1）顯示模塊損壞；
2）顯示模塊電源不良或沒有接通；
3）顯示屏由于電壓過高被燒壞；
4）系統顯示屏亮度調節調節過暗
2.系統上電后花屏或亂碼
1）系統文件被破壞；
2）系統內存不足；
3）外部干擾
3.系統上電后，NC電源指示燈亮但是屏幕無顯示或黑屏
1）顯示模塊損壞；
2）顯示模塊電源不良或沒有接通；
3）顯示屏由于電壓過高被燒壞；
4）系統顯示屏亮度調節調節過暗
4.運行或操作中出現死機或重新啟動
1）參數設置錯誤或參數設置不當所引起；
2）同時運行了系統以外的其他內存駐留程序；
3）系統文件受到破壞或者感染了病毒；
4）電源功率不夠；
5）系統元器件受到損害
5.系統上電后，屏幕顯示高亮但沒有內容
1）系統顯示屏亮度調節調節過亮；
2）系統文件被破壞或者感染了病毒；
3）顯示控制板出現故障
6.系統上電后，屏幕顯示暗淡但是可以正常操作，系統運行正常
1）系統顯示屏亮度調節調節過暗；
2）顯示器或顯示器的燈管損壞；
3）顯示控制板出現故障







如果監控?zé)糸W爍頻率為1Hz， 則EPROM有故障。如果閃爍頻率為2Hz,則PLC有故障。
如以4Hz頻率閃爍，則保持電池報警,表示電壓已不足。表示操作面板的接口板03731 板
有故障或CRT有故障。



1)電源接通后無基本畫面顯示
(a)電路板03840號板上無監控?zé)麸@示
(b) 03840號電路板.上監控?zé)袅?/span>
@監控?zé)糸W爍。如果監控?zé)糸W爍頻率為1Hz,則EPROM有故障;如果閃爍頻率為2Hz, .
則PLC有故障;如以4Hz頻率閃爍，則保持電池報警，表示電壓已不足。
②監控?zé)糇鬁缬伊�。表示操作面板的接口�?3731板有故障或CRT有故障。
③監控?zé)舫Ａ�。這種故障，通常的原因有: CPU有故障; EPROM有故障;系統總線(即
背板)有故障、電路板上設定有誤、機床數據錯誤、以及電路板(如存儲器板、耦合板、測
量板)的硬件有故障。



2) CRT上顯示混亂
(a)保持電池(鋰電池)電壓太低，這時一般能顯示出711號報警。
(b)由于電源板或存儲曾被拔出，從而造成存儲區混亂。這是-種軟故障, 只要將CNC
內部程序清除并重新輸入即可排除故障。
(c)電源板或存儲器板上的硬件故障造成程序顯示混亂。
(d)如CRT上顯示513號報警， 表示存儲器的容量不夠。



3)在自動方式下程序不能啟動
(a)如此時產生351號報警，表示CNC系統啟動之后，未進行機床回基準點的操作。
(b)系統處于自動保持狀態。
(c)禁止循環啟動。檢查PLC與NC間的接口信號Q64.3.



4)進給軸運動故障
(a)進給軸不能運動。造成此故障的原因有:
@操作方式不對;
②從PLC傳至NC的信號不正常;
③粒控板有故障(如03350，03325， 03315板有故障)。
④發生22號報警，它表示位置環未準備好。
⑤測量系統有故障。如產生108，118, 128，138 號報警，這是測量傳感器太臟引起的。
如產生104，114， 124， 134 報警，則位置環有硬件故障。
⑤CNC裝置輸至驅動單元的指令線極性錯誤。
(e) 103~133號報警。這是輪廓監控報警。速度環參數沒有最佳化或者KV系數太大。
(f) 105~135 號報警。位置漂移太大引起的。移量超過500mv， 檢查漂移補償參數
N230~N233。



5)主軸故障
如果實際主軸轉速超過所選齒輪的最高轉速，則產生225號報警;如主軸位置環監控發
生故障，則發生224號報警。
